Hướng dẫn trực quan về nguyên lý hoạt động của máy bơm màng
1. Giới thiệu chung về bơm màng khí nén (AODD Pump)
Bơm màng vận hành bằng khí nén, tên tiếng Anh là bơm AODD, là một loại bơm dịch chuyển tích cực hoạt động nhờ áp lực khí nén để vận chuyển lưu chất. Thiết bị này hoạt động dựa trên nguyên tắc chuyển động qua lại của cặp màng bơm, được kết nối với nhau qua một trục chung.
Khí nén được nạp vào để tác động lên màng bơm, nguyên lý hoạt động bơm màng tạo ra sự chênh lệch áp suất giúp hút và đẩy chất lỏng mà không cần tiếp xúc trực tiếp giữa khí nén và chất lỏng, từ đó giúp đảm bảo độ an toàn cao và tính vệ sinh trong quá trình vận hành.
Bơm màng khí nén rất được ưa chuộng trong các ngành công nghiệp đòi hỏi mức độ ổn định lớn và khả năng xử lý đa dạng chất lỏng.
Trong ngành thực phẩm – đồ uống, AODD được ứng dụng để vận chuyển các sản phẩm nhạy cảm như nước sốt, các sản phẩm từ sữa hoặc nước ép mà không ảnh hưởng đến chất lượng ban đầu.
Trong lĩnh vực hóa chất, thiết bị này được đánh giá cao cho việc xử lý các chất ăn mòn hoặc độc hại như các loại axit mạnh, dung dịch kiềm.
Ngoài ra, trong lĩnh vực xử lý nước thải, bùn thải, bơm AODD giúp bơm chuyển chất thải công nghiệp một cách hiệu quả, hạn chế tình trạng nghẹt bơm. Giá trị cốt lõi của bơm AODD nằm ở khả năng làm việc bền bỉ trong điều kiện khắc nghiệt, nơi những dòng bơm truyền thống dễ hỏng hóc hoặc không đảm bảo an toàn.
Những ưu điểm nổi bật của bơm màng khí nén bao gồm: Không sử dụng điện năng, giúp loại bỏ rủi ro cháy nổ do điện trong môi trường dễ cháy; khả năng chạy khô mà không bị hư hỏng (khả năng dry-run), phù hợp cho các ứng dụng gián đoạn; khả năng tự mồi cao (tự hút), có thể hút lưu chất lên đến 8 đến 9 mét mà không cần mồi thủ công; và chống cháy nổ (chống nổ), nhờ sử dụng khí nén thay vì động cơ điện.
Nhờ những ưu điểm trên giúp AODD luôn là giải pháp ưu tiên trong các ngành công nghiệp nặng.
2. Cấu tạo cơ bản của bơm màng khí nén
Để nắm vững cách thức làm việc, cần hiểu rõ những bộ phận cấu thành của máy bơm màng khí nén. Kết cấu của loại bơm này khá đơn giản nhưng khoa học, chú trọng vào việc phân tách hoàn toàn nguồn khí nén với lưu chất để ngăn ngừa nhiễm bẩn.
Thân bơm (Body):
Là bộ phận bao che chính tiếp xúc trực tiếp với lưu chất, được chế tạo từ các vật liệu bền bỉ như nhựa kỹ thuật (PP, PVDF), nhôm, thép không gỉ (inox) hoặc gang đúc. Việc lựa chọn vật liệu phụ thuộc vào tính chất lưu chất: inox cho hóa chất ăn mòn, nhựa cho thực phẩm để đảm bảo vệ sinh.
Màng bơm (Diaphragm):
Là bộ phận quan trọng nhất, gồm hai màng đàn hồi bố trí đối xứng hai bên, chế tạo từ các chất liệu như Teflon (PTFE) cho tính kháng hóa chất cao, Santoprene (Santo) cho độ bền cơ học, Buna-N (Nitrile) cho dầu mỡ, hoặc Neoprene cho chất lỏng thông thường. Màng bơm đóng vai trò tạo lực để hút và đẩy lưu chất mà không cho phép khí nén tiếp xúc trực tiếp với lưu chất.}
Bộ van khí (Air Valve):
Có thể xem như “bộ não” của bơm, bộ phận này điều hướng luồng khí nén giữa hai khoang khí. Thông thường đây là van piston hoặc van spool, hoạt động tự động để chuyển hướng dòng khí, đảm bảo quá trình vận hành ổn định mà không yêu cầu điều khiển bên ngoài.}
Bi và Đế (Ball/Seat):
Là cụm van một chiều, bao gồm bi (thường làm từ thép, nhựa hoặc cao su) và đế (seat) để bi ngồi khít. Có bốn bộ bi-đế: 2 tại cửa hút và hai ở cổng đẩy, nhằm ngăn chặn dòng chảy ngược và định hướng hướng chất lỏng.}
Trục kết nối:
Đây là một trục cứng nối hai màng bơm lại với nhau, đảm bảo khi một màng đẩy, màng còn lại sẽ hút vào, tạo chuyển động đồng bộ trong hoạt động của bơm.}

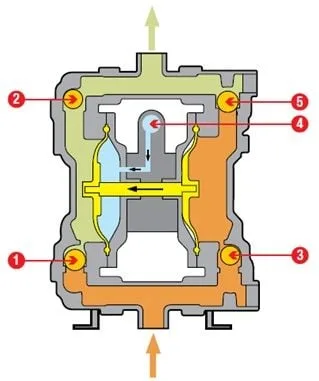

3. Nguyên lý làm việc chi tiết (Quy trình 2 chu kỳ)
Bơm màng khí nén hoạt động dựa trên sự chênh lệch áp suất do khí nén tạo ra, kết hợp linh hoạt với chuyển động tịnh tiến của hai màng đàn hồi. Cơ chế vận hành gồm có hai chu kỳ lặp lại liên tục, chịu sự kiểm soát của van phân phối khí. Không khí nén (phổ biến trong dải 2-8 bar) được cung cấp qua đầu vào khí, và không phụ thuộc nguồn điện.
ứng dụng của bơm màng 4. Cơ chế hoạt động của van một chiều (Bi và Đế)
Khi bơm hoạt động:
Bi sẽ nâng lên khi lưu chất đi vào khoang bơm
Bi tự động đóng khi màng bơm thực hiện hành trình đẩy
Cơ chế vận hành thông minh này cho phép:
5. Những yếu tố ảnh hưởng đến khả năng làm việc bơm
Hiệu quả làm việc của máy bơm màng khí nén bị chi phối vào nhiều nhân tố kỹ thuật, cần được điều chỉnh hợp lý để đạt được lưu lượng và áp suất yêu cầu.
Nguồn áp suất khí nén:
Đây là yếu tố chính chi phối hiệu suất của bơm. Áp suất khí nén cao hơn (chẳng hạn từ 4–7 bar) sẽ làm tăng lưu lượng chất lỏng và chiều cao đẩy, nhưng đồng thời làm tăng mức tiêu thụ khí nén. Mối quan hệ này gần như theo đường thẳng: tăng áp suất khí gấp đôi có thể làm lưu lượng tăng lên từ 1,5 đến 2 lần, phụ thuộc vào loại bơm. Tuy nhiên, cần tránh vận hành vượt giới hạn cho phép để hạn chế hư hỏng màng bơm.
Tính chất độ nhớt của lưu chất:
Chất lỏng có độ nhớt cao (như dầu đặc hoặc bùn) sẽ khiến giảm tốc độ hành trình của màng, từ đó dẫn đến suy giảm lưu lượng đầu ra. Máy bơm màng khí nén xử lý tốt lưu chất nhớt lên đến 10.000 centipoise, nhưng nên chọn vật liệu màng và bi tương thích để hạn chế giảm hiệu suất vận hành.
Kích thước đường ống:
Đường ống hút và xả phải được thiết kế phù hợp để hạn chế tình trạng “cổ chai dòng chảy” (cavitation), dẫn đến giảm lưu lượng và tăng tiếng ồn. Chẳng hạn, với bơm cỡ 1 inch, ống dẫn cần ít nhất 1 inch để duy trì dòng chảy mượt mà.
6. Ứng dụng công nghiệp thực tế dựa trên nguyên lý hoạt động
Xuất phát từ cơ chế làm việc linh hoạt, máy bơm màng khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực:
Ứng dụng bơm hóa chất ăn mòn: axit, kiềm, dung môi (sử dụng màng Teflon kết hợp thân nhựa)
Bơm thực phẩm – đồ uống: các loại sữa, siro, nước sốt (vật liệu inox đáp ứng yêu cầu an toàn thực phẩm)
Bơm bùn và chất thải: các loại bùn đặc, nước thải lẫn tạp chất rắn (có khả năng chịu mài mòn cao)
7. Kết luận và lời khuyên bảo trì
Bơm màng khí nén sở hữu nguyên lý làm việc đơn giản nhưng mang lại hiệu suất cao, vận hành không dùng điện năng, an toàn, dễ dàng thích nghi và tuổi thọ cao trong đa dạng điều kiện vận hành.
Hướng dẫn bảo trì định kỳ:
Rà soát màng bơm định kỳ để hạn chế rò rỉ khí hoặc chất lỏng
Làm sạch cụm bi – đế van để đảm bảo van một chiều vận hành chính xác
Nên dùng khí nén sạch, khô để kéo dài độ bền van khí
Khi được khai thác và bảo trì chuẩn kỹ thuật, máy bơm màng khí nén hoàn toàn có thể vận hành bền bỉ trong suốt thời gian sử dụng với chi phí vận hành rất thấp.
